“三遙”站所終端DTU（DAF-830 6回路）是集成DTU、線路保護及通信設備管理于一體的新型配電網自動化終端。采用插箱式結構設計，具有靈活組態配置功能、獨立保護插件功能。

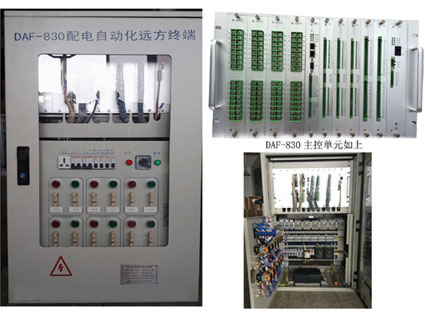

“三遙”站所終端內DTU功能通過軟件組態配置既可實現靈活組合，DTU功能模塊實時監測10kV線路電壓、線路電流、零序電流、設備狀態等運行及故障信息，完成遙信、遙測、遙控功能，實現配網自動化的實時監控；保護功能實現線路故障就地檢測、切除功能；通信管理模塊具備多種方式的通信接口和多種標準通信規約，除具備終端內部數據管理功能，對外還可轉發配電室或開閉站內電能表、PLC及直流屏數據，通過一個標準統一接口與主站系統通信完成數據傳輸?shù)裙δ�。配電終端采用集散式設計模式，強大的軟、硬件組態配置功能既滿足了DTU實時性要求，也實現了數據存儲記錄功能，同時又可實現線路微機保護獨立配置功能，成功解決了測控、保護、通訊兼容共存問題，達到了簡化站端設備種類的目的。產品外觀如下圖1：

2.適用范圍

  DAF-830配電終端適用于配電網中的各種多開關回路的場合，包括環網柜、開閉所、開關站、箱式變電站、配電房等,現場應用如下圖2、圖3。

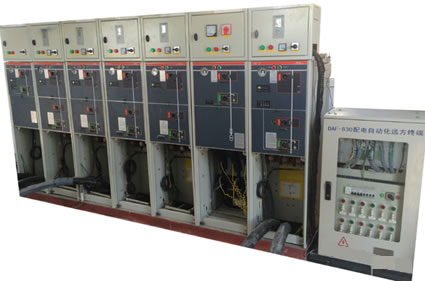

 圖2.DAF-830(6回路)應用在開閉所

    圖3.DAF-830 (6回路)應用在環網柜

3.主要功能

◆具備就地采集6路及以下開關的模擬量和狀態量以及控制開關分合閘功能，具備測量數據、狀態數據的遠傳和遠方控制功能，可實現監控開關數量的靈活擴展；

◆具備雙位置遙信處理功能，支持遙信變位優先傳送；

◆具有遠方/就地控制切換功能，遙控操作具有軟硬件的防誤操作功能，保證了運行可靠性；

◆具備故障檢測及故障判別功能；

◆支持雙路交流系統供電，支持PT取電，采用大容量蓄電池作為后備電源，可為配電開關提供DC＋24V操作電源；

◆具備電源自動無縫切換功能，電源異常報警功能以及蓄電池手動和自動活化功能；

◆具備蓄電池的自動充放電功能，可防止蓄電池的過充電和過放電；

◆支持串口、以太網口等通訊方式；

◆支持DL/T 634標準的101和104通信規約和Modubs規約，特殊規約可定制；

◆專用的維護口和調試口，方便對裝置進行調試、監視和參數維護等，專用維護軟件操作方便，界面豐富；

◆主控單元具備對時功能，支持SNTP等對時方式，接收主站或其它時間同步裝置的對時命令，與主站時鐘保持同步；

◆具備故障指示手動復歸、自動復歸和主站遠程復歸功能，能根據設定時間或線路恢復正常供電后自動復歸，也能根據故障性質（瞬時性或永久性）自動選擇復歸方式；；

◆具備歷史數據存儲功能，記錄遙測、SOE數據，數據保存時間不少于1個月；

◆裝置具有高防護等級，主控單元可安裝于戶內，也可安裝于戶外，防護等級達到IP55。

4.主要性能參數

◆環境條件：溫度 -40℃～+70℃,相對濕度10～100％,*大絕對濕度35 g/m3；

◆交流電源AC220V供電，裝置工作電源為DC+24V；

◆實現對配電開關的交流電流Ia、Ic、I0的采集，額定電流為5A或者1A可選；

◆實現對兩組母線電壓的采集，包括Ua、Ub、Uc及U0，額定電壓100V；

◆具有2路直流電壓采集，直流電壓輸入信號范圍為0～5V；

◆每塊遙信板支持32個遙信，可擴展遙信板2～5塊；

◆每塊遙控板支持8路遙控，可擴展遙控板2～5塊；

◆支持雙點遙信采集；

◆遙信分辨率小于2ms；

◆16位AD采樣，電壓電流測量精度0.5級

◆交流電流回路過載能力：1.2倍可連續工作，20倍可持續1秒；

◆交流電壓回路過載能力：1.2倍可連續工作

◆蓄電池容量達到17Ah，在交流失電情況下裝置可持續工作時間不小于8.5小時。

◆裝置抗干擾能力達到IV級。

◆主控單元開孔尺寸：高260*寬483*深240

◆整柜尺寸為：高1000*寬600*深400，可外加的ONU尺寸高400*寬600*深400。

5.主控單元硬件結構:


主要包括：

◆電源板（PWR）：裝置電源輸入；

◆主控板（MCU）：2個RS232、2個RS485及2個10/100M以太網通訊口；

◆遙測板（YC）：3路交流電壓、12路交流電流輸入、1路直流輸入；

◆遙信板 (YX)：32路遙信輸入；

◆遙控板 (YK)：8路遙控輸出；

◆配置原則：電源板、主控板必配；遙信和遙控板按需配置；遙測板*大配置4塊。

  6.產品特點:

◆滿足國家電網調〔2011〕168號《關于加強配電網自動化系統安全防護工作的通知》的相關安全防護要求，獲得中國電科院的雙向加密安全測試合格報告。

◆通過了國家電網及南方網的規約一致性測試。

◆符合2015年專項測試的要求。

◆測控容量大，單機可完成16回路的測控及三遙功能。

◆具備雙網口，雙IP通信功能，能夠連接多個不同的主站功能。

◆規約完善，處理功能強大。能夠以不同的規約接入站內不同設備信號。例如：故障指示器、多功能表、保護裝置、溫濕度傳感器、其它智能終端等。能夠滿足較復雜智能化站所的組網要求。

 ◆DAF-830配網自動化遠方終端采用32位工業級高性能專業DSP，保證了系統

的準確度和穩定性；處理能力強大、數據采集、數據計算處理并行、存儲容量大、可擴展性好。

◆全部采用工業級元器件、所有與外界的連接均做到了充分的電氣隔離，并內置抗雷擊保護電路和電源濾波器，專業的EMC 設計；

◆軟件采用嵌入式實時操作系統（Vxworks）平臺，模塊化系統結構，性能穩定可靠，增添功能、升級方便；

◆具備軟硬件防誤動措施，保證控制操作的可靠性�？刂戚敵龌芈诽峁┟黠@斷開點。繼電器觸點額定功率：交流250V/5A、直流30V/5A的純電阻負載。觸點壽命：通、斷上述額定電流不少于10的5次方。

◆采用IEEE1588直接控制硬件進行采樣，對全部采集信息打上以ns為單位的時間戳，保證了全網信息的嚴格同步。

◆裝置的模擬量輸入、開關量輸入輸出、電源輸入及通訊接口均采用變壓器隔離、光電隔離、TVS管保護。

◆多電源設計，雙交流電源供電和后備蓄電池供電。低功耗設計并具備蓄電池遠端活化功能。

◆裝置具有多級看門狗，采用外部帶硬件看門狗的復位IC，保證設備的自恢復。

采用國際*新鐵電存儲器存儲重要數據，容量大、掉電不丟失數據、使用壽命無限、存取速度快。

◆不依賴于通訊網或主站（子站）的VIT動作邏輯，能就地實現故障的監測、定位、隔離和非故障區恢復送電的功能。

◆裝置支持多個通道、多種遠動規約同時運行，各通道可以靈活配置規約。

7.柜體尺寸
